NT(NH)TR16系列熔断器 第1页 第2页 第3页
用途：NT系列有填料封闭管式刀形触头熔断器额定工作电压交流（50Hz）至690V，额定电流至1250A，主要供电线路的过载和短路保护。
国外同等型号：NT、NH、3NA1-3、PH00等。
额定分断能力：500V-120kA，690V-50kA
执行标准：GB13539、IEC269。
|
|
型号Type |
额定电流（A）
Current Rating |
尺寸（MM）
Dimensions |
单件重量（g)
Unit Weight |
|

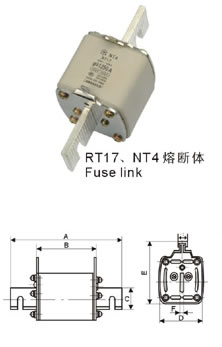

NT4,RT17
熔断体 |
700、800、1000、1250 |
A |
200 |
2220 |
B |
80 |
C |
51 |
D |
85 |
E |
112 |
F |
8 |

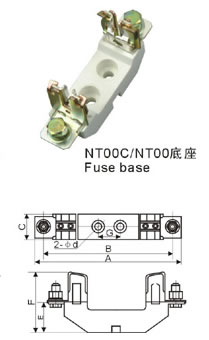

NT00C，
NT00，
RT16-00
底座
|
160 |
A |
121 |
195/225 |
B |
100 |
C |
25 |
￠d |
7.5 |
E |
24 |
F |
60 |
G |
25 |
|
型号Type |
额定电流（A）
Current Rating |
尺寸（MM）
Dimensions |
单件重量（g)
Unit Weight |
|

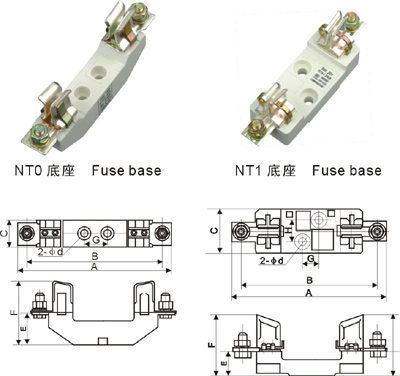

NT0,
RT16-0
底座 |
160 |
A |
166 |
330/410 |
B |
146 |
C |
30 |
￠d |
7.5 |
E |
35 |
F |
75 |
G |
25 |
NT1，
RT16-1
底座
|
250 |
A |
197 |
560/740 |
B |
171 |
C |
58 |
￠d |
10.5 |
E |
35 |
F |
80 |
G |
25 |
H |
30 |
|
|
